تعتمد معدات SMT على ما إذا كان العميل يحتاج إلى خط إنتاج SMT نصف أوتوماتيكي أو خط إنتاج SMT أوتوماتيكي بالكامل. يتطلب خط إنتاج SMT شبه الأوتوماتيكي طابعة معجون اللحام شبه الأوتوماتيكية ، وآلة التنسيب ، ولحام التدفق ، ومحطة التوصيل ؛ يتطلب خط إنتاج SMT الأوتوماتيكي بالكامل آلة تحميل أوتوماتيكية وطابعة معجون قصدير أوتوماتيكية ، وآلة وضع ، ولحام بالتدفق ، ومعدات فحص AOI ، وآلة تفريغ أوتوماتيكية ، وطاولة توصيل ، إلخ.
هناك أيضًا بعض الشبكات الفولاذية المساعدة ، فرن القصدير ، فرن التسخين ، مكواة اللحام الكهربائية ، معدات التنظيف وما إلى ذلك.
فيما يلي نقدم بإيجاز معدات SMT الرئيسية ، ونرفق الصور للشرح.

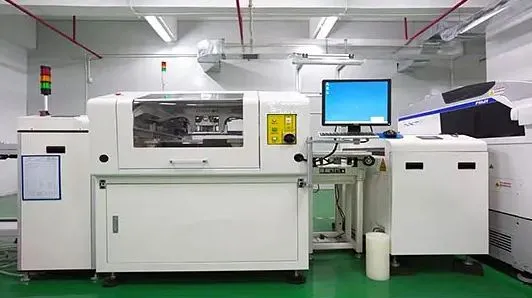

1. طابعة لصق جندى
توجد طابعة معجون اللحام في مقدمة خط إنتاج SMT وتستخدم لطباعة معجون اللحام أو لصق الغراء. إنه يتسرب بشكل صحيح معجون اللحام أو الغراء اللاصق على الوسادات أو المواضع المقابلة للوحة المطبوعة للتحضير لوضع المكونات. تنقسم آلات الطباعة المستخدمة في SMT تقريبًا إلى ثلاثة أنواع: آلات الطباعة اليدوية وآلات الطباعة شبه الأوتوماتيكية وآلات الطباعة الأوتوماتيكية بالكامل.

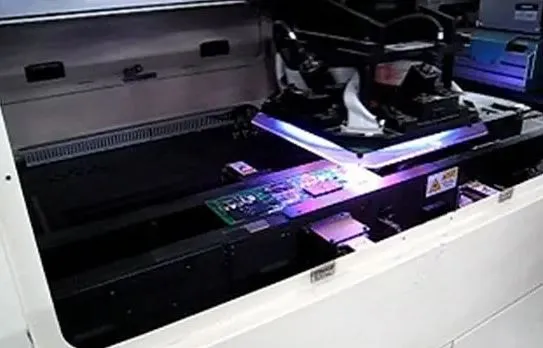

2. آلة التنسيب
آلة التنسيب ، المعروفة أيضًا باسم آلة التنسيب ، تقع خلف آلة الطباعة في خط إنتاج SMT. وتتمثل وظيفتها في إخراج مكونات تثبيت السطح من العبوة وتثبيتها بدقة على الموضع الثابت للوحة الدوائر المطبوعة. تعتمد وظيفة التنسيب والقدرة الإنتاجية لخط إنتاج SMT بشكل أساسي على وظيفة وسرعة آلة التنسيب.
آلة التنسيب هي أكثر المعدات تقنية وتعقيدًا وتكلفة في خط إنتاج SMT. إن آلة التنسيب الأوتوماتيكية عبارة عن معدات عالية السرعة وعالية الدقة وآلية للغاية وذكية للغاية تدمج الآلات الدقيقة والتكنولوجيا الكهربائية والهوائية والضوئية والكمبيوتر وأجهزة الاستشعار. في خط إنتاج SMT ، يجب تحديد تكوين آلة التنسيب وفقًا لنوع وإخراج المنتج المنتج.

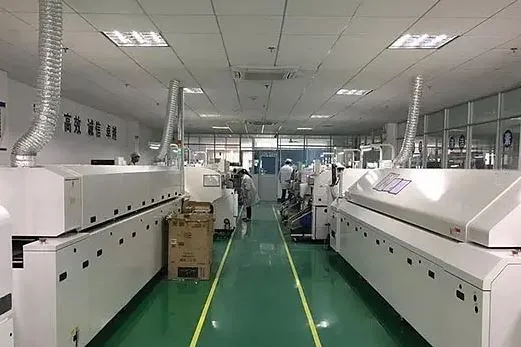

3. آلة لحام إنحسر
توجد آلة اللحام بالسيولة ، والتي تسمى أيضًا آلة اللحام بالسيول ، خلف آلة التنسيب في خط إنتاج SMT. وتتمثل وظيفتها في توفير بيئة تسخين لإذابة عجينة اللحام الموزعة مسبقًا على وسادات اللوحة المطبوعة ، بحيث يمكن دمج مكونات التثبيت على السطح ومنصات PCB بشكل موثوق مع سبيكة عجينة اللحام.
لحام إعادة التدفق لديه طرق تشغيل بسيطة وكفاءة عالية ونوعية جيدة واتساق جيد وتوفير اللحام. إنها تقنية تجميع المنتجات الإلكترونية المناسبة للإنتاج الآلي. لقد أصبح الاتجاه السائد لتكنولوجيا تجميع لوحات الدارات الكهربائية SMT.
4. آلة لحام موجة
آلة اللحام الموجي هي عبارة عن معدات لحام تستخدم التدفق الدوري للحام المنصهر لتلامس سطح اللحام الخاص بـ PCB مع المكونات ، وتحقق اللحام الجماعي عند التحرك بسرعة معينة. إنها تستخدم بشكل أساسي في عملية تجميع لوحة الدوائر المطبوعة التقليدية بالإدخال من خلال الفتحة وعملية التجميع المختلطة لتجميع السطح ومكونات الإدخال من خلال الفتحة. بالمقارنة مع اللحام اليدوي ، يتميز اللحام الموجي بمزايا كفاءة الإنتاج العالية وجودة اللحام الجيدة والموثوقية العالية.
5. معدات الاختبار
إن وظيفة معدات الفحص هي فحص جودة التجميع وجودة اللحام لثنائي الفينيل متعدد الكلور المركب. المعدات المستخدمة تشمل العدسة المكبرة ، المجهر ، أداة الفحص البصري الأوتوماتيكي (AOI) ، أداة الاختبار عبر الإنترنت (ICT) ، نظام الفحص بالأشعة السينية ، جهاز الاختبار الوظيفي ، إلخ. وفقًا لاحتياجات الفحص ، يكون موضع التثبيت خلف المحطة المقابلة من خط الإنتاج.
6. إصلاح المعدات
تتمثل وظيفة جهاز إعادة العمل في إعادة صياغة وإصلاح ثنائي الفينيل متعدد الكلور الذي اكتشف وجود خطأ. الأدوات المستخدمة هي لحام الحديد ، محطة إعادة العمل ، إلخ.
7. معدات التنظيف
تتمثل وظيفة معدات التنظيف في إزالة المواد التي تؤثر على الأداء الكهربائي لثنائي الفينيل متعدد الكلور المركب أو بقايا اللحام مثل التدفق الضار بجسم الإنسان. إذا تم استخدام لحام غير نظيف ، فلن يكون التنظيف ضروريًا بشكل عام. المعدات المستخدمة في التنظيف هي آلة تنظيف بالموجات فوق الصوتية وسائل تنظيف خاص. لم يتم إصلاح موقع التثبيت ، ويمكن أن يكون متصلًا أو غير متصل بالإنترنت.
